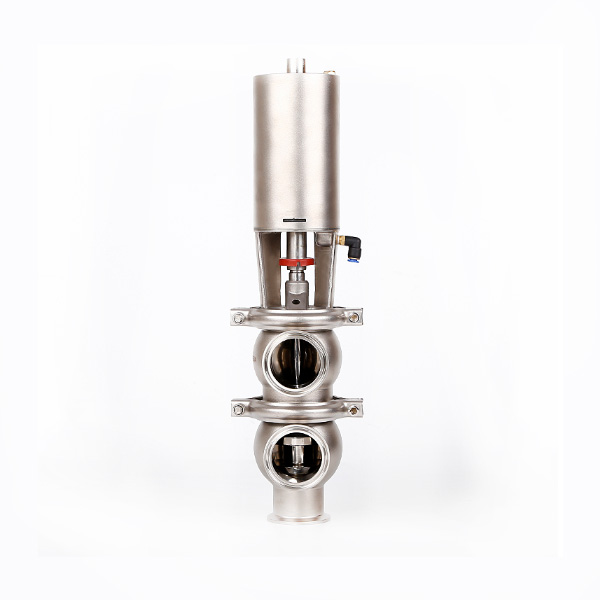

换向阀是具有两种以上活动方式和两个以上油口的方向操控阀。是完成液压油流的沟通、堵截和换向，以及压力卸载和次序动作操控的卫生阀门。可分为手动换向阀、卫生级换向阀、气动换向阀等。 又称为卫生级阀门一种，具有多向可调的通道，可当令改变流体流向。 作业时借着阀外的驱动传动组织滚动驱动轴，带不坚定拐臂，启动阀板，使作业流体时而从左入口通向阀的下部出口，时而从右入口改换通向下部出口，完成了周期改换流向的意图。 这种改换阀在石油、化工出产中有着广泛的使用，在合成氨造气体系中最为常用。此外，换向阀还可作成阀瓣式的结构，多用于较小流量的场合。作业时只需滚动手轮经过阀瓣来改换作业流体的流向。
动作精确、自动化程度高、作业稳定牢靠，但需附设驱动和冷却体系，结构较为杂乱；阀瓣式结构则较简略，多用于流量较小的出产工艺上。
在石油、化工、矿山和冶金等职业中,六通换向阀是一种重要的流体换向设备。该阀装置在稀油光滑体系运送光滑油的管道中。经过改换密封组件在阀体中的相对方位,使阀体各通道连通或断开,然后操控流体的换向和启停。
在石油、化工、矿山和冶金等职业中,六通换向阀是一种重要的流体换向设备。该阀装置在稀油光滑体系运送光滑油的管道中。经过改换密封组件在阀体中的相对方位,使阀体各通道连通或断开,然后操控流体的换向和启停。
换向阀的功能参数
公称通径(mm)：50～150
适用温度(℃)：室温～80
公称压力(MPa)：1.0
适用介质：光滑油
衔接方式：法兰,卡箍，焊接
强度实验压力(MPa)：1.5
密封实验压力(MPa)：1.1
耐压实验温度(℃)：常温
卫生级换向阀结构
卫生级换向阀主要由阀体、密封组件、凸轮、阀杆、手柄和阀盖等零部件组成(图1)。阀门由手柄驱动,经过手柄带动阀杆与凸轮旋转,凸轮具有定位驱动与确定密封组件的敞开与封闭功用。手柄逆时针旋转,两组密封组件别离在凸轮的效果下封闭下端的两个通道,上端的两个通道别离与管道设备的进口相通。反之,上端的两个通道封闭,下端两个通道与管道设备的进口相通,完成了不泊车换向。
卫生级换向阀结构
1上阀盖 2手柄 3阀杆 4凸轮 5密封组件 6阀盖 7阀体
(1)六通阀的阀体由隔板分红两腔,每腔都有3个通道,中心为进油口,两头为出油口。阀体为碳钢板焊结构,体积小,质量轻,结构紧凑,提高了资料的利用率,缩短了出产周期,降低了成本。密封面堆焊不锈钢,防锈耐腐蚀,密封面经过精加工后抛光研磨,外表粗糙度Ra≤0.8μm。
(2)六通阀有两组密封组件。每组密封组件(图2)由阀瓣、密封圈、调整块、调理螺钉、夹板和螺栓组成。阀瓣为碳钢板焊件,设有加强筋,即添加阀瓣强度又起导向效果,保证每组阀瓣间的同轴度。阀瓣上镶嵌聚氨脂橡胶圈,该资料具有耐油、耐磨损、功能稳定、密封良好和使用寿命长的特色。在凸轮的效果下,密封圈的球面与阀体密封面相接触发生揉捏弹性变形,到达密封效果。调整块和调理螺钉在两组密封组件不能同步到位时可起调整效果,保证各通道密封功能同步到位。
(3)阀杆与阀体隔板和上阀盖间的轴向密封选用O形圈。
(4)阀体隔板及上阀盖轴孔部位镶有铜套,可减小与O形圈间的冲突力矩,密封组件敞开与封闭灵敏,操作力矩小。
(5)上阀盖设有指示牌及限位螺钉,阀杆上装置指针,清晰指示各通道的接通情况,易于操作。
